신재생 에너지

지열 시스템

지중(토양, 지하수, 지표수 등)이 태양 복사에너지나 지구내부 마그마 열이 보유하고 있는 에너지(년 중 일정한 온도를 유지)를
히트펌프의 열원으로 이용하여 건물 냉난방 및 급탕에 활용하는 친환경 시스템

지열 시스템 특징

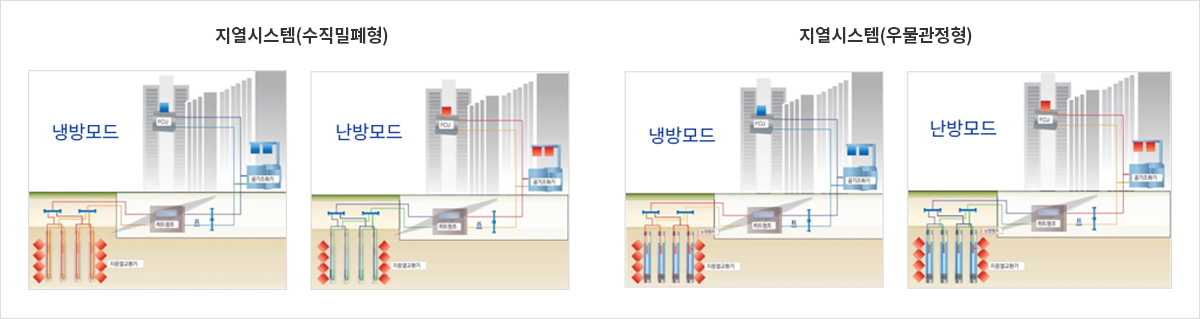

수직 밀폐형 우물관정형
- 국내 설치사례가 가장 많음 - 지중열교환기 설치면적이 작고, 공사기간 짧음
- 간단한 시스템 - 지하수의 직접적인 이용으로 히트펌프 효율이 우수
- 지상에 설치되는 것이 없음 - 대지면적이 작은 도심지역이 적합
- 대지면적이 넓은 경우에 적합 - 기존 개방형 문제점 해결한 시스템
- 시스템 효율 저하 - 이젠엔지니어링 특허기술의 경우 안정적 운전 가능
- 지중 열교환기 유지보수 가능
지중열교환기 타입별 비교자료 (냉방용량 : 300 USRt 기준)
구분 수직밀폐형
(Vertical closed loop) 방식		 기존 우물관정형
(SCW,StandingColumnWell) 방식		 E-gen 우물관정형
(E-gen SCW) 방식
지중열교환기
개요
공무너짐 천공 내부 함몰로 인한 지중열교환기
성능 저하		 유공관 보호장치 투입하여 암반붕괴
방지 및 지하수의 안정적 순환.
유지보수 수중펌프에 대한 유지관리 필요.
PVC재질의 공급관 및 환수관
이탈 시 지중 열교환기 성능 저하		 플러싱 작업을 통한 주기적인 유지보수.
공급관 및 환수관을 PVC에서 HDPE로
변경하여 이탈현상 없음
효율 기 준 105% ~ 110%
특장점 이젠 개방형의 경우 열교환기 대신 공기먼지분리기를 설치하여 배관내 이물질을 제거하여 시스템 COP향상.
동일 면적일 경우 이젠 개방형의 지중열교환기의 용량 상승.
지중열교환기 용량 2.5 USRt/공(150 m 기준) 25 USRt/공 25 USRt/공
히트펌프 효율 냉방 : EWT 30℃
난방 (45℃ 기준)		 냉방 : EWT 25℃, 5.1~5.9 (7℃ 기준)
난방 : EWT 10℃, 3.8~4.4(50℃ 기준)		 냉방 : EWT 25℃, 5.5~6.3(7℃ 기준)
난방 : EWT 10℃, 4.6 (50℃ 기준)
지중열교환기 비용 759,000,000원 670,000,000원 590,000,000원
펌프류 소비전력 45 kW (지중순환펌프) 66.4 kW (지열순환 및 심정펌프) 37 kW (심정펌프)
운전비 ( 원/USRt) 94원 / USRt 88원 / USRt 79원 / USRt
